Внутренние стеновые кассеты (ВСК)


Внутренние стеновые кассеты
Толщина: 0.60 - 1.00 мм
Ширина: 500 мм, 600 мм
Высота: 115 мм, 165 мм
Тип покрытия: оцинкованная, с полимерным покрытием
Ral 9003 Ral 7004 Ral 1018 Ral 5005 Ral 6005 Ral 3011 Ral 8017 Другие оттенки

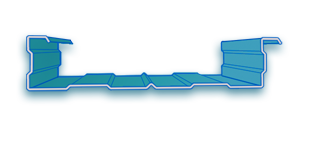

Внутренняя стеновая кассета (ВСК) применяется в каркасном строительстве и является основным элементом поэтапной сборки «сэндвича». Внутренняя часть кассеты имеет привлекательный вид, а внешняя обшивается «профнастилом».

Конструктивно, внутренние стеновые кассеты представляют собой симбиоз внутренней обшивки и ригельной системы для монтажа внешних элементов фасада строящегося здания. Производство подразумевает использование стали с полимерным покрытием толщиной до 1-го мм, поэтому несомненным преимуществом внутренних стеновых кассет являются высокая прочность и функциональность.

Благодаря своей высокой несущей способности, ВСК также применяются и для монтажа кровли. Принцип монтажа практически тот же, что и при фасадных работах, причем возможен монтаж как рулонной так и металлической кровли.

Монтаж быстровозводимых зданий, использующий внутренние стеновые кассеты экономически более выгоден по сравнению с традиционным монтажом по типу наборного сэндвича, при этом ничем не уступая своими возможностями. Монтаж кассеты, теплоизоляционного материала, гидроизоляции и фасадной обшивки намного проще и быстрее, а получаемые характеристики по несущей способности и огнеупорности значительно выше.

Наша компания наладила изготовление стеновых кассет на уровне промышленных масштабов. Мы предлагаем продукцию, ширина которой составляет 500 либо 600 мм., высота - 115 либо 165 мм., а толщина варьируется от 0.6 до 1.0 мм. Также индивидуально подбирается длина панели - мы готовы предложить производство панелей длиной от 1,0 м. до 12,0 м. Немаловажно отметить, что мы изготавливаем стеновые кассеты практически в любой цветовой гамме.

Уважаемые клиенты, у вас есть возможность приобрести внутренние стеновые кассеты СпецМеталл в рассрочку от ПриватБанка или УкрСиббанка. Детали уточняйте у менеджера по телефонам (057) 758-77-25, (057) 758-66-02.


Подведя итог можно отметить следующие преимущества ВСК:

  • функциональность: эстетичный внутренний вид стены;
  • отсутствие мостиков холода;
  • экономичность (за счет отсутствия дополнительных конструктивных элементов: прогоны, ригеля);
  • хорошая защита утеплителя;

Технические характеристики внутренних стеновых кассет

Ширина, толщина, вес:

Наименование Высота, мм Ширина, мм Вес Стеновой кассеты, кг/м2
0,6 мм
0,7 мм
0,8 мм
1,0 мм

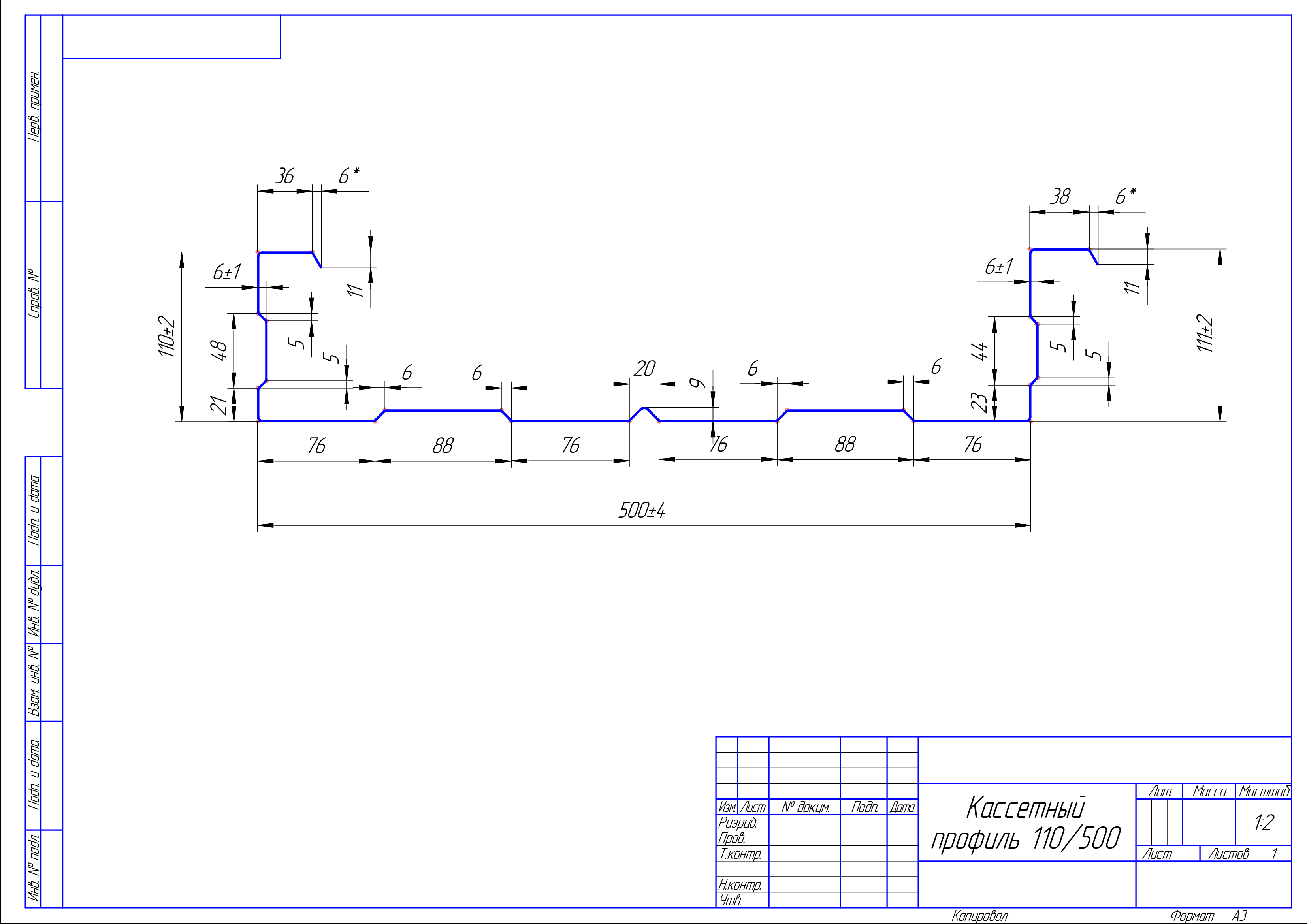

Короб 500x115 115.00 500.00 7.88 9.20 10.50 13.10

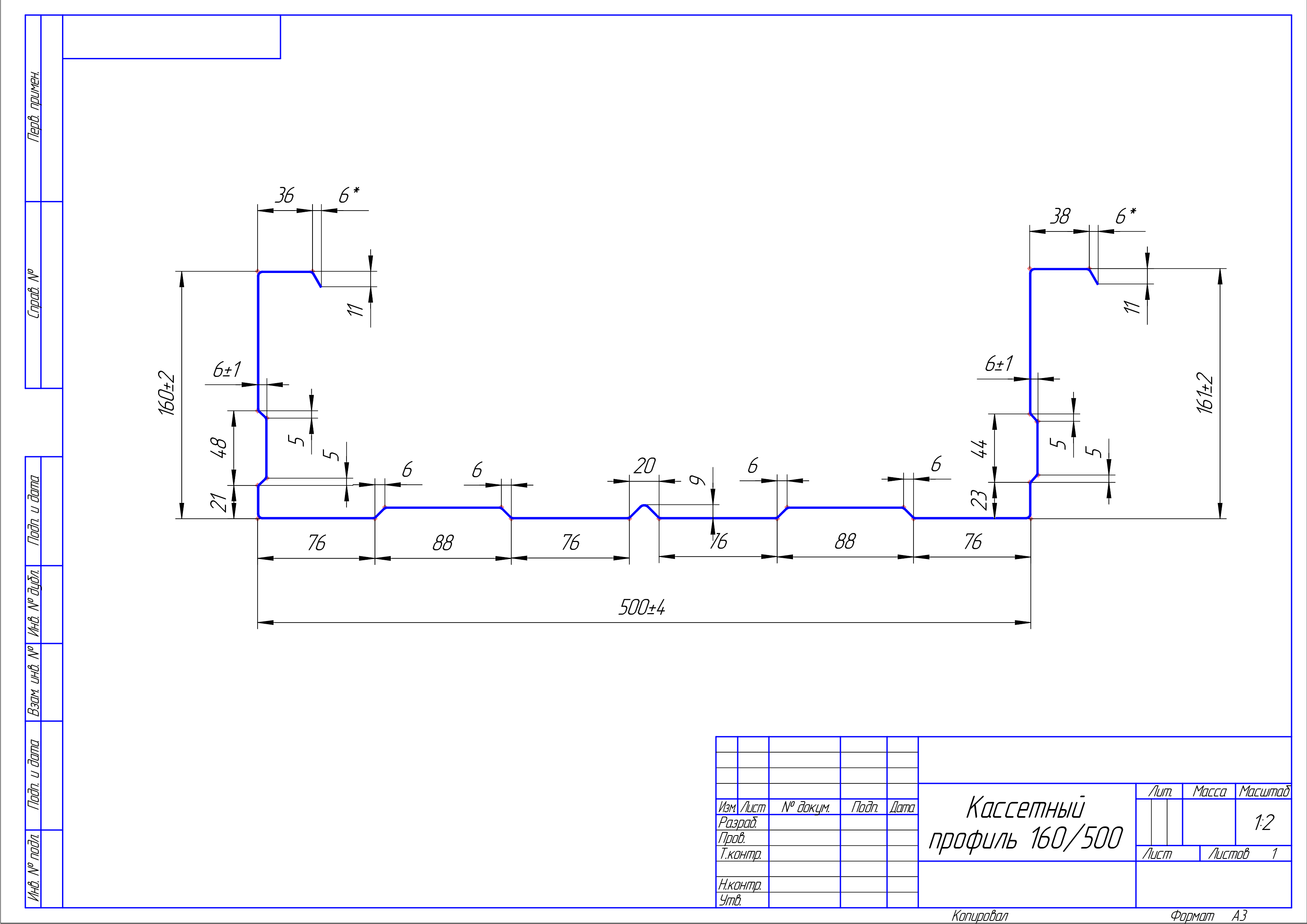

Короб 500x165 165.00 500.00 8.82 10.30 11.75 14.70

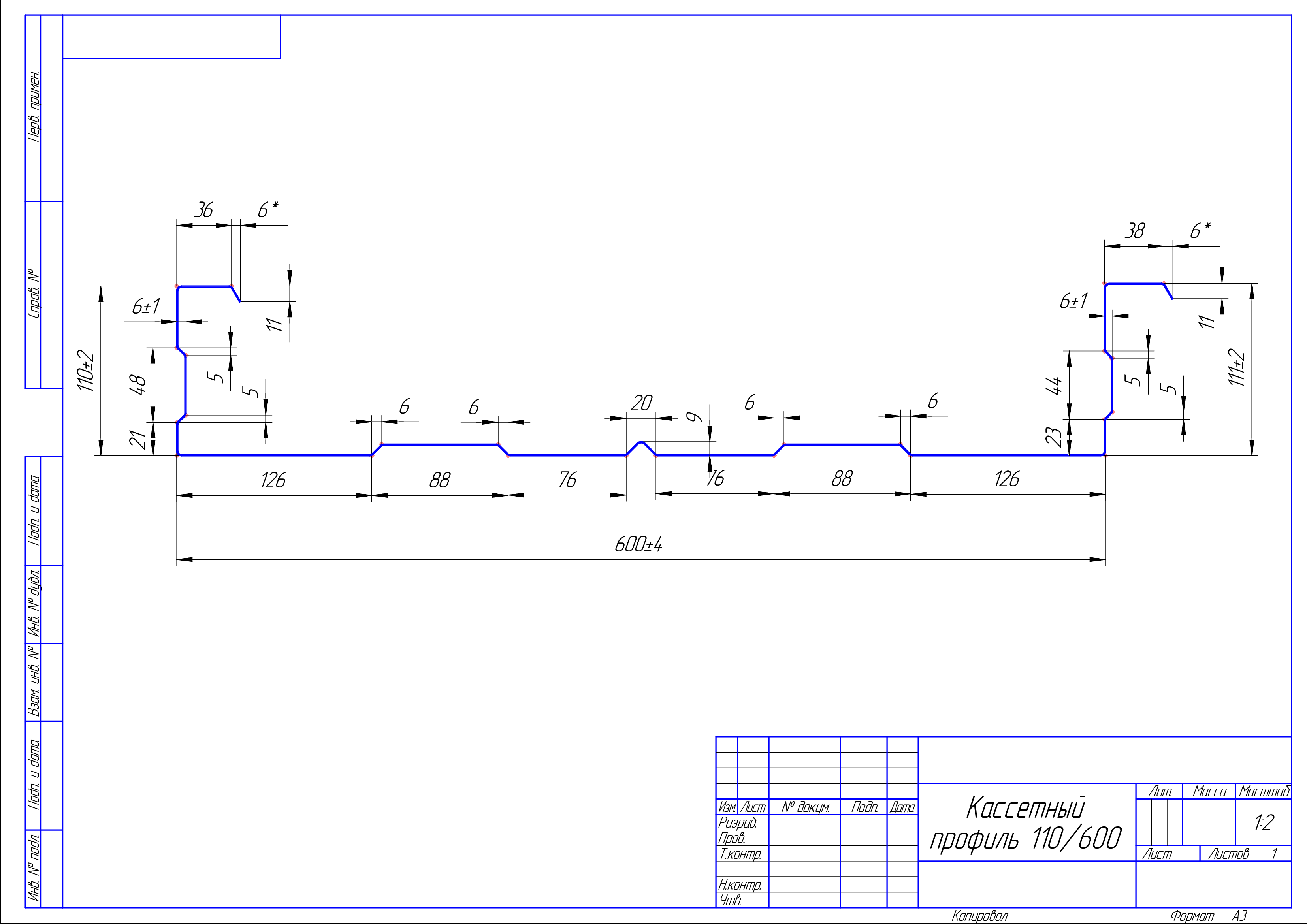

Короб 600x115 115.00 600.00 7.35 8.57 9.80 12.25

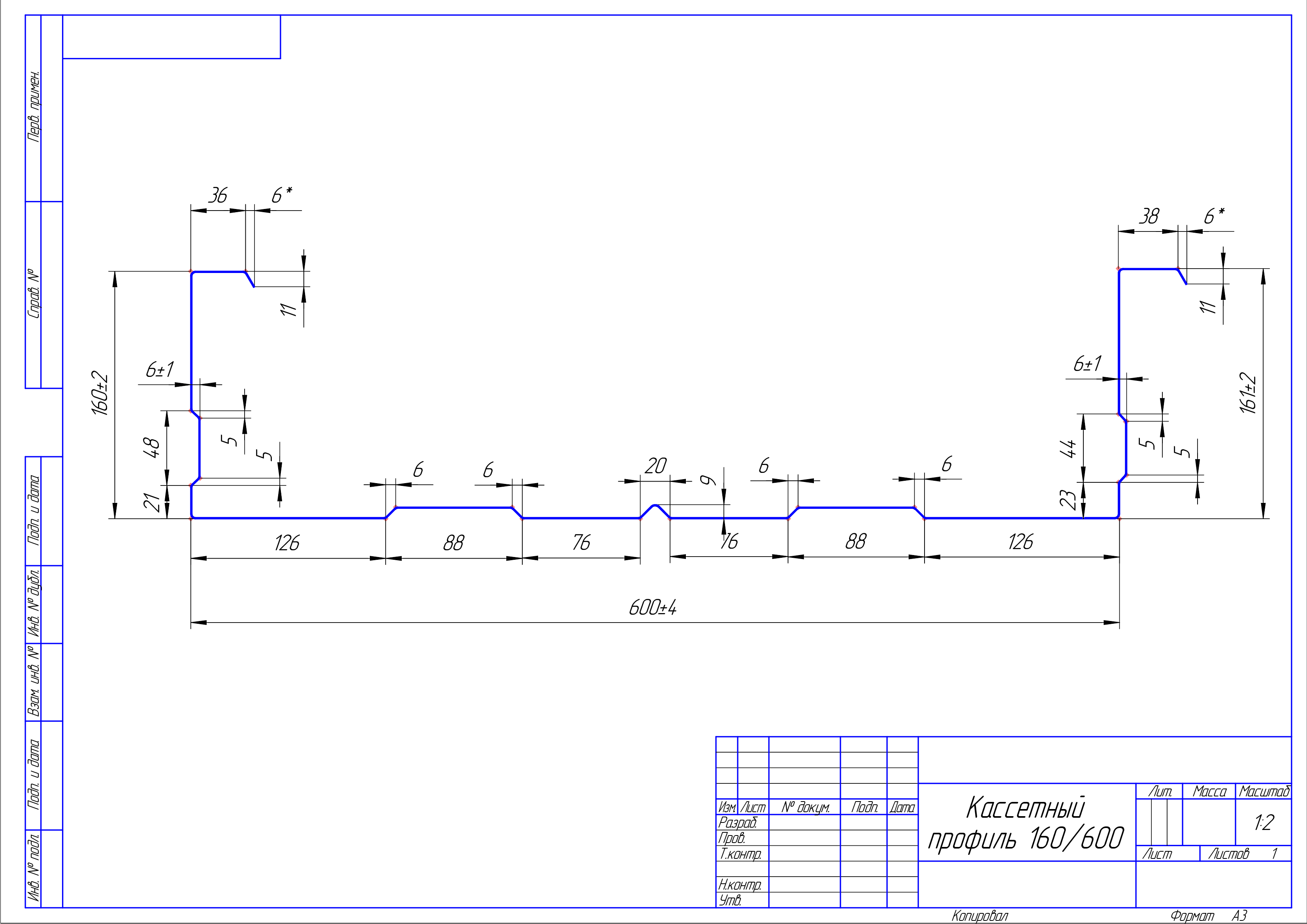

Короб 600x165 165.00 600.00 8.13 9.50 10.85 13.56

Предельные нагрузки:

Схема 1 укладки стеновых кассет (2 опоры).
Схема 2 укладки стеновых кассет (3 опоры).

Схема укладки стеновых кассет

3 опорная схема укладки стеновых кассет

Для определения пролетов опор внутренних стеновых кассет следует сравнить снеговую нагрузку с предельно допустимой.

Предельная нагрузка cтеновой кассеты 500х115 (условие прогиба - L/200 пролета).

Внимание! Здесь рассчитаны нагрузки только ВСК. Нагрузочная способность ВСК в паре с профнастилом значительно выше, в два раза, а иногда и больше. Все зависит от вида выбранного профнастила. Более точные данные Вы можете получить, связавшись нашим менеджером.
Схема укладки Толщина, мм Предельная нагрузка по несущей способности, кг/м2
1,5 метра 2,0 метра 2,5 метра 3,0 метра 4,0 метра
Схема 1 0,6 - - - - -
0,7 688.0 384.0 249.0 172.0 96.0
0,9 936.9 520.0 338.0 234.0 130.0
1,0 1122.0 628.0 400.0 280.5 157.0
Схема 2 0,6 - - - - -
0,7 552.0 336.0 187.0 138.0 84.0
0,9 780.9 475.0 264.0 195.0 119.0
1,0 944.2 576.0 321.0 236.0 144.0

Монтаж ВСК

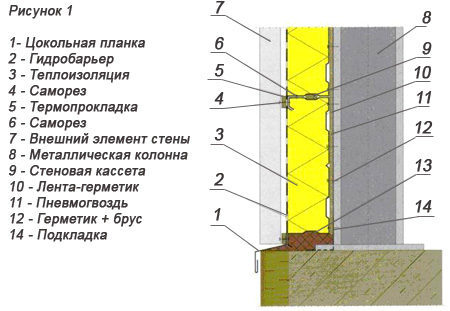

Установка внутренних стеновых кассетМонтаж внутренних стеновых кассет осуществляется непосредственно к колоннам самого каркаса. Это исключает необходимость установки монтажных столиков. Монтаж производится поярусно по направлению снизу вверх и исключительно по разработанной инженером схеме. Изначально требуется произвести подготовку опорной поверхности цоколя здания, предварительно убедившись, что цоколь прямолинейный. Далее на цоколь монтируется деревянный брус, а также герметизирующий материал. На рисунке 1. показано как производится монтаж стартовой кассеты.

Герметизация образующегося зазора между несущей колонной каркаса и кассетой обеспечивается установкой уплотнительных полос, которые исключают проникновение пара изнутри помещения.

Монтаж ВСК

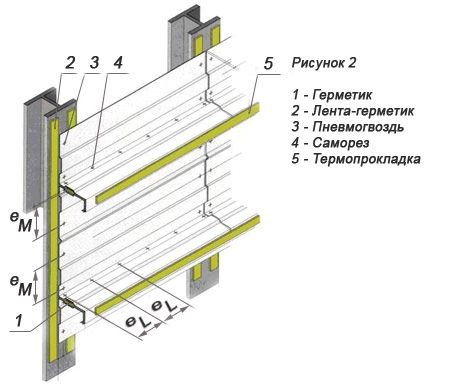

На рисунке 2. представлен процесс монтажа рядовых кассет

Крепеж рядовых кассет производится по одно- или многопролетной схеме к несущей колоне каркаса. Кассеты устанавливаются без перенахлеста и крепятся посредством саморезов, которые ввинчивают в ее стенку. Крепление осуществляется не менее чем в трех точках по высоте кассеты на каждой опоре. На рисунке 2 это расстояние еМ.

Продольное направление смежных кассет предусматривает крепление с шагом 500мм и более, на рисунке 2 это расстояние еL. На внешней части полок кассеты устанавливаются теплоизолирующие прокладки, размер которых должен быть не менее 5*20 мм. Это требуется для ликвидации мостиков холода. Образующиеся между смежными по высоте строения кассетами горизонтальные стыки заполняют герметизирующим материалом.

Монтаж фасадной системы

Внутренние стеновые кассеты могут служить и несущим элементом при устройстве навесной фасадной системы. В таком случае внутреннее пространство кассет применяется как место для размещения теплоизолирующего материала.

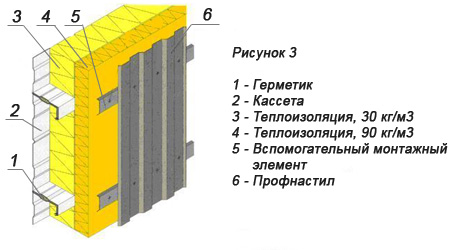

сплошная изоляция стеновых кассетНа рисунке 3 продемонстрировано конструктивное решение фасадной системы, которое предусматривает сплошную изоляцию стеновых кассет от внешнего металлического защитного элемента (профнастила). Такое решение отличается применением двух теплоизоляционных слоев, которые имеют разные показатели плотности.

Менее плотный теплоизолятор 30 кг/м3 предназначен для внутренней стороны кассеты, а более плотная теплоизоляция 90 кг/м3 используется с ее наружной части и выступает в качестве сплошной термопрокладки. Поверхность жесткой теплоизоляции отличается гидрофобными свойствами и может использоваться, как защита от ветра.

Профнастил, купить который также можно у нас, выступающий в качестве внешнего защитного слоя фасадной системы, устанавливается при помощи вспомогательных, выполненных из профиля, монтажных прогонов. Прогоны из профиля крепятся к внутренней стороне кассет с помощью самонарезающих винтов, размерами 8х80 или 8х60 мм. Защитный профлист для фасада крепится посредством самонарезающих винтов, размер которых 5х20 мм. На шаг расположения винтов влияет волна и длина профиля.

Более экономичного решения фасадной системы удается достичь, благодаря применению ленточной термопрокладки (рисунок 2). В данном случае установку внешнего профилированного настила производят непосредственно к кассете при помощи самонарезающих винтов, размерами 5х30 мм. Решение о применении гидробарьера принимается с учетом плотности применяемого утеплителя.
