Каталог продукции Сэндвич панели

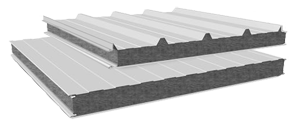

Сэндвич-панели стеновые и кровельные
- Описание
-
Сегодня сэндвич панели успешно используют как в специальном, так и в жилом строительстве. Благодаря своей конструкции, они обладают очень высокой прочностью и небольшим весом, что значительно снижает затраты на перевозку, разгрузку и монтаж панелей. Также, благодаря малому весу, сэндвич панели уменьшают нагрузку на фундамент, что соответственно уменьшает вложения на геологические исследования грунта и создание фундамента.
Вы можете купить сэндвич-панели с нашей доставкой либо вывезти их своим транспортом. Также есть возможность заказать монтаж сэндвич-панелей с помощью наших бригад-специалистов. Строительство из сэндвич-панелей выгодно еще и по той причине, что монтаж конструкции происходит гораздо быстрее, чем постройка с помощью традиционных строительных материалов.Однажы купив сэндвич панели, при желании, вы сможете легко их демонтировать, перевезти, а затем смонтировать в другом месте. Сэндвич панели имеют поверхность, не требующую дополнительной обработки (шпаклевание, штукатурку). К тому же они реализуются окрашенными, что опять же снижает стоимость отделки конструкций из них.
Покупайте сэндвич панели, ведь это экономически выгодно! Они находят своё применение как при строительстве производственных комплексов или складов, так и при постройке торговых и развлекательных комплексов либо административных зданий. Построенные по этой технологии дома имеют высокие теплоизоляционные свойства, низкое влагопоглощение, - это даёт широкие возможности использования сэндвич панелей даже в северных регионах. Экологичность сэндвич панелей подтверждена зарубежными и Украинскими исследованиями.Подчеркнём плюсы сэндвич панелей.
- Небольшой вес и прочность дают большие преимущества перед тоннами кирпича, песка, цемента, пиломатериалов, железобетонными конструкциями.
- Нагрузки на фундамент в десятки раз меньше, что соответственно снижает стоимость фундамента.
- Купите сэндвич панели и отметьте отсутствие завалов строительного мусора.
- Это готовые заводские элементы, поэтому возведение происходит очень быстро.
- Широкий цветовой диапазон удовлетворит вкус любого дизайнера и архитектора.
- Постройки из сэндвич панелей имеют современный и престижный вид.
- Сэндвич панели из ПП
-

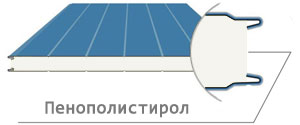

Сэндвич-панели с наполнителем из пенополистирола
Пенополистирол (Expanded PolyStyrene, ППС) – теплоизолирующий, водонепроницаемый, долговечный и экологически чистый материал, хорошо известный как пенопласт. Относительная прочность при малом весе, низкая себестоимость в сравнении с другими наполнителями, хорошие теплоизолирующие показатели, стойкость к нагрузкам, легкость и быстрота монтажа – основные плюсы сэндвич-панелей с наполнителем из пенополистирола.
Получаемый в процессе вспенивания полистирола под воздействием газообразователя при нагревании, материал на 98% состоит из воздуха, заключенного в мелкие полистироловые капсулы, благодаря чему является теплоизолятором, сохраняющим свои свойства при влажности, низких температурах.
Стабильность структуры материала при любых температурах, его высокая водоустойчивость делает возможным его использование в строительстве в любых климатических условиях – при низких и высоких температурах, в условиях повышенной влажности, но проигрывает в сравнении с наполнителем из пенополиуретана.Преимуществом пенополистирола является его легкость и как следствие -- низкие нагрузки на несущие конструкции построек. Искусственное происхождение пенополистирола исключает развитие грибков, микроорганизмов и плесени на поверхности материала, что является еще одним плюсом его использования.
Благодаря невысокой жесткости материала, сэндвич-панели с наполнителем из пенополистирола -- не очень хороший звукоизолятор. К объективным недостаткам относится высокая степень горючести.Применение
- строительство объектов производственного назначения;
- утепление зданий и сооружений;
- внутренние отделочные и некоторые декоративные работы;
- помещения с вакуумным и высокоточным оборудованием;
- рефрижераторные и изотермические контейнеры;
- кузова транспортных средств;
- теплоизоляция в низкотемпературных помещениях: холодильные и морозильные камеры, комплексы;Универсальность материала, отличные гигиенические и многие технические характеристики, легкость и простота в применении, необременительная ценовая политика делают сэндвич-панели с наполнителем из пенополистирола востребованными во многих отраслях строительства и промышленности.
- Сэндвич панели из ППУ
-

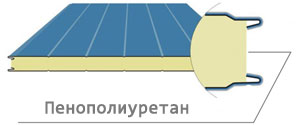

Сэндвич-панели с наполнителем из пенополиуретана
Пенополиуретан (Polyurethan, сокр. PU, ППУ) – материал, имеющий наименьший коэффициент теплопроводности относительно других типов наполнителей. Наивыгоднейший утеплитель, обладает наилучшими химико-физическими показателями среди подобных материалов. Его применение экономит себестоимость и объем теплоизоляции, что на сегодняшний день делает его одним из лучших среди наполнителей для сендвич-панелей, используемых главным образом в строительстве, в кровельных работах, для стеновых ограждений, превосходит по теплоизоляционным качествам сэндвич-панели с наполнителем из пенополистирола и сэндвич-панели с наполнителем из минеральной ваты.
В качестве наполнителя для сэндвич-панелей пенополиуретан применяется в большинстве случаев. Несущий оптимальное сочетание отличного тепло- и звукоизолятора, обладающий оптимальными противопожарными свойствами, высокой термостойкостью, материал практически универсален.Низкая водопроницаемость, даже при нарушении герметичности покрытия, высокая плотность пенополиуретана выгодно отличает его как прекрасный гидроизолятор. Сэндвич панели на основе утеплителя из пенополиуретана являются также хорошими звукоизоляторами.
Материал намного легче и тоньше, чем сэндвич-панели с таким с наполнителем как минеральная вата, что облегчает транспортировку, установку и, собственно, затраты в целом.
Стойкость к химическим и радиационным воздействиям также является отличительным свойством материала. Достаточно прочный, обладающий стойкостью к бактериям и химическим соединениям, растворам кислот, щелочи, не подвержен процессу гниения, воздействию грибка, покрытию плесенью, пенополиуретан применяется даже для строительства перегородок и мебели для судов.Применение:
- строительство и облицовка жилых зданий, объектов;
- кровельные работы;
- стеновые ограждения, несущие конструкции;
- утепление различных типов;
- внутренние утеплительные, облицовочные работы;
- холодильная промышленность, холодильные склады, камеры глубокой заморозки;Преимуществом применения пенополиуретана является также низкий уровень токсичности, что делает его безопасным в применении, высокая термостойкость, способность выдерживать большие перепады температур, от -55°С до +110°С., эстетичность, универсальность применения, но главным преимуществом материала является его непревзойденнные теплоизоляционные свойства и прямое соотношение «цена-качество».
- Сэндвич панели из МВ
-

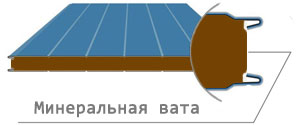

Сэндвич-панели с наполнителем из минеральной ваты
Минеральная вата (Mineral Wool, сокр. M/W, М/В) — теплоизоляционный волокнистый материал, получаемый путем переплава составов, в которые входят силикатные горные породы, металлургические шлаки и их смеси.
Важным достоинством данного вида наполнителей является его повышенные звукоизоляционные свойства, его негорючесть, связанная со структурой материала, его повышенная устойчивость к воздействию органических соединений, растворителей, его демократичная цена.
Минеральная вата имеет очень высокие характеристики огнеупорности, сэндвич-панели с таким наполнителем целесообразно применять в помещениях, имеющих повышенные требования к пожарной безопасности. Но в целом, данный материал нельзя серьезно рассматривать как альтернативу другим видам наполнителей, учитывая его низкие теплопроводные и гигроскопические качества.Этот вид наполнителя имеет низкую водостойкость. Альтернативным решением является применение водоотталкивающих пропиток для материала.
Минеральная вата характеризуется большой влаговпитываемостью и значительным весом, теряет эффективность при резких перепадах температур, что обеспечивает эффективность применения на 1-2 сезона. При перенасыщении водой происходит осыпание и проседание теплоизолирующего слоя под собственным весом, что ведет к ухудшению теплоизоляционных свойств. Нерационально покупать сэндвич-панели с наполнителем из минеральной ваты для районов с резкими колебаниями влажности и температуры .
Однако эти недостатки купирует главное преимущество -- ее негорючесть.Применение:
- утепление существующих зданий и сооружений;
- промышленные сооружения и цеха, корпуса предприятий;
- сушильные камеры, объекты деревообработки;
- гаражные боксы, автосалоны;
- контейнеры, другие модульные и сборно-разборные здания.
Все виды наполнителей имеют как ряд достоинств, так и ряд недостатков. Поэтому прежде чем купить сэндвич-панели с тем или иным наполнителем, убедитесь в правильности своего выбора. Оптимален тот материал, который применим в конкретных условиях эксплуатации.
Галерея объектов с применением сэндвич-панелей:
- Тех. Характеристики
-
Технические характеристики сэндвич-панелей
Ширина, толщина, вес Стеновых сэндвич-панелей
Наименование Толщина, мм Ширина, мм Вес Стеновой панели, кг Пенополистирол Пенополиуретан Мин. Вата СПС 60x1190 60.00 1190.00 10.00 11.70 15.80 СПС 80x1190 80.00 1190.00 10.50 12.80 17.60 СПС 100x1190 100.00 1190.00 11.00 13.90 20.90 СПС 120x1190 120.00 1190.00 11.50 15.00 23.20 СПС 150x1190 150.00 1190.00 12.30 16.60 26.70 СПС 200x1190 200.00 1190.00 14.80 19.30 32.40 Ширина, толщина, вес Кровельных сэндвич-панелей
Наименование Толщина, мм Ширина, мм Стоимость Кровельной панели, кг Пенополистирол Пенополиуретан Мин. Вата СПК 60x960 60.00 960.00 11.20 12.90 17.00 СПК 80x960 80.00 960.00 11.70 14.00 18.80 СПК 100x960 100.00 960.00 12.20 15.10 22.10 СПК 120x960 120.00 960.00 12.70 16.20 24.40 СПК 150x960 150.00 960.00 13.50 17.80 27.90 СПК 200x960 200.00 960.00 16.00 20.50 33.60 Предельные нагрузки на сэндвич-панели
Схема 1 укладки сэндвич-панелей (2 опоры). Схема 2 укладки сэндвич-панелей (3 опоры).
Для определения пролетов опор сэндвич-панелей следует сравнить ветровую (для стеновых панелей) или снеговую (для кровельных панелей) нагрузку с предельно допустимой. Кровельные панели применяются в кровлях с минимальным наклоном 5% для сплошных панелей и 7% для панелей, соединенных по длине.
Предельная нагрузка сэндвич-панелей кровельных с утеплителем из минеральной ваты (условие прогиба - L/200 пролета).
Схема укладки Толщина, мм Собственный вес, кг/м2 Предельная нагрузка по несущей способности, кг/м2 1,5 метра 2,0 метра 2,5 метра 3,0 метра Схема 1 60 16.5 387.0 238.0 174.0 95.0 80 18.7 425.0 264.0 165.0 102.0 100 20.9 545.0 342.0 224.0 134.0 120 23.2 697.0 429.0 314.0 172.0 150 26.7 816.0 521.0 373.0 227.0 200 31.9 1035.0 650.0 425.0 254.0 Схема 2 60 16.5 413.0 267.0 191.0 102.0 80 18.7 455.0 276.0 179.0 126.0 100 20.9 585.0 368.0 238.0 150.0 120 23.2 745.0 480.0 344.0 192.0 150 26.7 866.0 575.0 404.0 250.0 200 31.9 1110.0 700.0 452.0 285.0 Предельная нагрузка сэндвич-панелей кровельных с утеплителем из пенополистирола (условие прогиба - L/200 пролета).
Схема укладки Толщина, мм Собственный вес, кг/м2 Предельная нагрузка по несущей способности, кг/м2 1,5 метра 2,0 метра 2,5 метра 3,0 метра Схема 1 60 10.2 312.0 215.0 160.0 124.0 80 10.6 390.0 250.0 182.0 140.0 100 11.0 535.0 350.0 260.0 201.0 120 11.5 665.0 440.0 330.0 260.0 150 12.3 816.0 530.0 402.0 315.0 200 13.5 1070.0 700.0 519.0 402.0 Схема 2 60 10.2 417.0 224.0 217.0 171.0 80 10.6 500.0 326.0 242.0 186.0 100 11.0 679.0 448.0 339.0 262.0 120 11.5 860.0 560.0 435.0 338.0 150 12.3 980.0 680.0 534.0 406.0 200 13.5 1358.0 896.0 670.0 514.0 Предельная нагрузка сэндвич-панелей кровельных с утеплителем из пенополиуретана (условие прогиба - L/200 пролета).
Схема укладки Толщина, мм Собственный вес, кг/м2 Предельная нагрузка по несущей способности, кг/м2 3,0 метра 4,0 метра 5,0 метра 6,0 метра Схема 2 60 11.7 194.0 117.0 78.0 52.0 80 12.8 243.0 141.0 89.0 59.0 100 13.9 304.0 183.0 119.0 81.0 120 15.0 367.0 227.0 150.0 104.0 150 16.6 463.0 294.0 199.0 140.0 200 19.3 615.0 371.0 240.0 165.0 Расчетная нагрузка сэндвич-панелей стеновых с утеплителем из минеральной ваты (условие прогиба - L/150 пролета).
Схема укладки Толщина, мм Расчетная нагрузка по несущей способности, кг/м2 4,1 метра 3,45 метра 6,0 метров 6,9 метра 7,5 метров Схема 1 60 45.0 - - - - 80 - 45.0 - - - 100 - - 45.0 - - 120 - - - 45.0 - 150 - - - - 45.0 200 - - - - - Сравнительная характеристика теплоизоляционных свойств материалов.
- Транспортировка
-
Транспортирование и сохранение сэндвич-панелей
1. Для транспортирования сэндвич-панели укладывают в пакеты по 8 – 15 штук высотой до полутора метров, пакуют в полиэтиленовую пленку и перевязывают полипропиленовой лентой.
2. Хранение сэндвич-панелей целесообразно в помещениях с хорошей вентиляцией, не допускающих пагубного воздействия солнечных лучей и атмосферных осадков, либо герметично упакованными в водостойкий непрозрачный материал.
3. Складировать панели необходимо на подкладном материале. На открытом пространстве рекомендуется хранить под уклоном с целю отвода атмосферных осадков.
4. Маркировка панелей производится согласно спецификации. На каждый пакет крепится упаковочный лист, где указывается количество, тип и маркирование продукции.
5. Транспортирование панелей осуществляется всеми видами транспорта в соответствии с распространяющимися на этот вид правилами перевозки груза.
6. В случае, когда перевозка стеновых и кровельных сэндвич-панелей осуществляется автомобильным транспортом, кузов автомобиля должен быть без бортов, представляя собой для материала ровную открытую платформу; иметь достаточную ширину для укладки пакетов в два ряда, соответствующую длину, а также проушины, необходимые для крепления пакета.
7. При перевозке платформу грузовика необходимо выложить брусьями из пенополистирола (пенопласта) сечением 150х100мм с шагом в 1-1,5 метр. Грузовые пакеты следует привязывать к грузовику грузовыми стропами либо текстильными лентами на расстоянии не более, чем через 2,5 м.
Безопасное расстояние от края грузового пакета не менее 0,4-0,6м. Запрещается использовать стальные тросы, проволоку для увязывания. Под каждый моток увязывающей ленты поместить доску толщиной в 30-40мм и шириной 200мм. Для предупреждения деформации листа при затягивании увязывающей ленты проверить плотность стыка доски с верхней панелью пакета.
8. При разгрузке сэндвич-панели должны находиться строго в горизонтальном положении.
9. Конструкция пакета должна предусматривать использование автопогрузчика при погрузочных и разгрузочных работах.
10. Панели, упакованные в погрузочные пакеты, запрещается хранить без укрытия.
11. Пакеты необходимо предохранять от загрязнения, влаги и длительного пребывания под прямыми лучами солнца.
12. Во время транспортировки, сопровождающие груз обязаны контролировать прочность и стабильность связки и в случае необходимости вновь затянуть ослабленную связку.
13. Разгрузку пакетов с сэндвич-панелями производить с помощью погрузочно-разгрузочного оборудования, краном с помощью специальной траверсы с грузовыми стропами (текстильной лентой) на расстоянии не более чем 2,5 м. Свес края пакета должен составлять 0,5 – 1,25 м.
14. При погрузке сэндвич-панелей следует контролировать нахождение центра тяжести пакета. Центр тяжести пакета должен приходиться на центр тяжести траверсы.
- Монтаж
-
Монтаж сэндвич-панелей
Компания «Спецметалл» осуществляет доставку продукции на место строительства согласно предварительному соглашению с Заказчиком. Сэндвич-панели поставляются упакованными в транспортные пакеты и маркированные согласно проекту Заказчика. Доставленные на складскую площадку пакеты располагаются в таком порядке, чтобы обеспечить доступ к панелям, монтаж которых будет осуществляться в первую очередь. Перед началом монтажных работ необходимо проверить соответствие параметров конструкции заданным параметрам проекта: плоскостность, габаритные размеры конструкции, прямолинейность цоколя и пр. Резка панелей в размер производится перед установкой панели в каркас.
1. Монтаж панелей должен осуществляться строго в соответствии с инструкциями и чертежами. В особенности данный пункт касается способов крепления и соединения панелей.2. Приступая к монтажным работам, очистить от возможных загрязнений поверхности сэндвич-панелей и соединительные замки.
3. Удаление защитной пленки с внутренних обкладок панели происходит непосредственно перед монтажом, с наружных – по окончании монтажных работ.
4. Резка панелей осуществляется на стойках, покрытых мягким материалом. Резку панелей в местах вставки оконных, дверных проемов необходимо проводить пилой с мелкозубчатым полотном. Запрещается использовать абразивный режущий инструмент, чтобы исключить повреждение антикоррозийного покрытия сэндвич-панели.
5. Монтаж фасадных панелей следует начинать с углов, чтобы свести к минимуму возможные отклонения в размерах. Кроме того, примыкание углов двух панелей обеспечивает жесткость и устойчивость конструкции.
6. Монтаж кровельных панелей следует начинать с крайней нижней панели. Монтаж следующих панелей производится согласно схеме (см. рисунок).7. Монтажные работы необходимо производить с учетом минимального угла уклона кровли и максимально допустимого расстояния между опорами.
8. При монтаже сэндвич-панелей зазоры в замковом соединении не допускаются. В районах с климатом средней полосы герметизация стыков не обязательна. Обычно стыки между панелями заполняются минеральной ватой либо монтажной пеной.
9. Монтажные работы должны проходить с использованием подъемных механизмов, имеющих специальные захваты, на сегодняшний день это становится возможным благодаря заказу манипуляторов со всем необходимым функционалом. Панель необходимо установить на направляющие так, чтобы она прижимала изоляцию собственным весом, и прижать к колоннам с помощью специальных струбцин. После того, как панель зафиксирована, она крепится к конструкции.
10. Тип и количество элементов крепежа зависит от вида несущей конструкции, от размеров панели – длины и ширины.
11. Не рекомендуется проводить монтажные работы во время неблагоприятных погодных условий – осадков, тумана, ветра, скорость которого превышает 9 м/сек.
12. Монтаж сэндвич-панелей следует проводить придерживаясь инструкции по монтажу компании «Спецметалл».
